Cik lūmenu nepieciešams ielu apgaismojumam? Pola augstuma diagramma ar Suntisolar saules ielu apgaismojumu - Ziņas

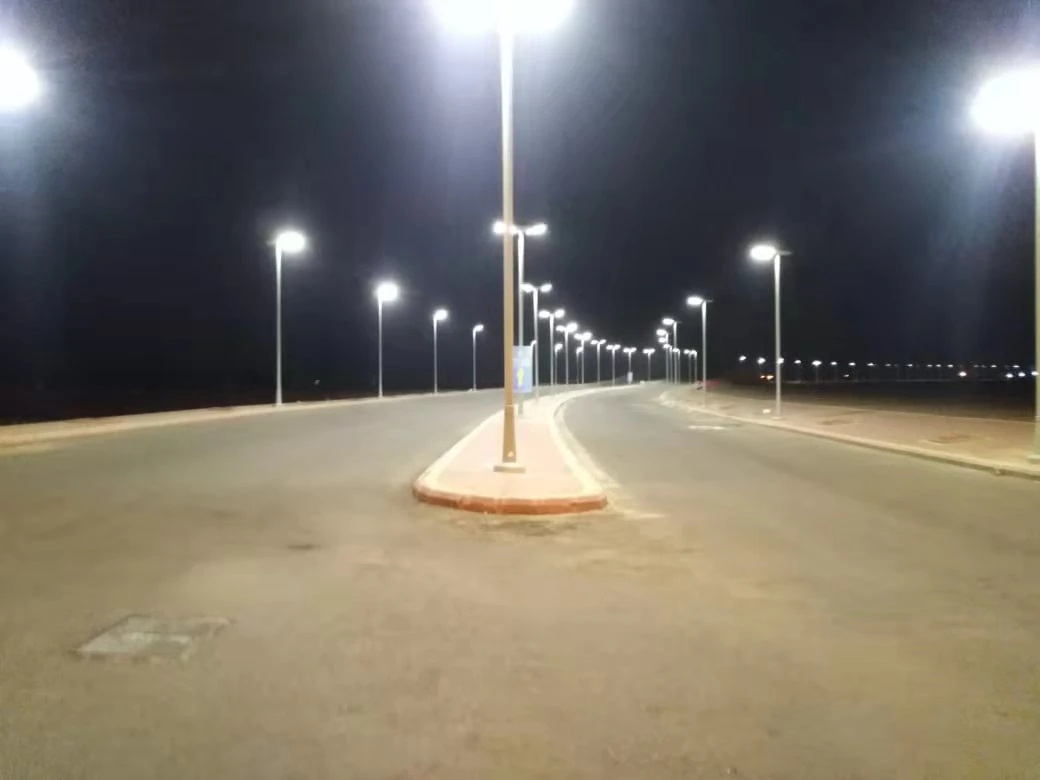

Solar street lights illuminating a roadway at night

Nav viennozīmīgas atbildes, cik spilgtam jābūt ielu apgaismojumam. Tas, vai armatūra ir pietiekama, ir atkarīgs no trim faktoriem, kas kopā nosaka jūsu apgaismojuma mērķi:staba augstums, ceļa klase un stabu atstatums. Saules ielu apgaismojumam ir vēl viens slānis - saules panelim ir jārada pietiekami daudz enerģijas, un akumulatoram ir jānes slodze mākoņainās un lietainās dienās.

Uzņēmums Yantai Xutai New Energy (Suntisolar) projektē un ražo saules enerģijas ielu apgaismojumu valdības{0}}projektiem. Šajā rokasgrāmatā atlase aplūkota no tās perspektīvas: tieši lietojamalūmenu-pret-polu-augstuma diagramma, kā arī papildu inženierija pārbauda saules apgaismojuma prasības.

01 Lumens, staba augstums un apgaismojums: vispirms trīs jēdzieni

Lai lasītu diagrammu, sāciet ar trim rādītājiem:

Lumens (lm)- armatūras kopējā gaismas jauda; cik daudz gaismas tas izstaro.
Apgaismojums (lukss)- gaisma, kas sasniedz ceļa virsmu laukuma vienībā; cik gaišs ir ceļš.
Uzstādīšanas augstums (m)- uzstādīšanas augstums, kas nosaka pārklājumu un nokrišanu-.

Tie ir savienoti arapgriezts{0}}kvadrāta likums: vienam un tam pašam ceļam un armatūrai staba pacelšana no 8 m uz 10 m samazina ceļa apgaismojumu par aptuveni 36%, jo (8÷10)² ≈ 0,64. Jo augstāks ir pols, jo vairāk lūmenu jums ir nepieciešams tādam pašam spilgtumam. Tas attiecas arī uz saules gaismām - un ar vēl lielākām sekām: vairāk lūmenu nozīmē vairāk enerģijas, līdz ar to lielāks saules panelis un akumulators.

02 Kodols: diagramma "lūmeni pret pola augstumu".

Šeit ir izņemšana:pola augstums nosaka lūmena lieluma secību; ceļa klase nosaka diapazona augšējo un apakšējo galu.Zemāk esošajā tabulā ir sniegti tipiski LED ielu apgaismojuma inženierijas diapazoni, kas apkopoti no IESNA RP-8 un EN 13201 pieredzes vērtībām. Suntisolar nosaka savus jaudas līmeņus, izmantojot DIALux simulāciju kā pēdējo pārbaudi.

Pola augstums	Tipisks pielietojums	Lumens · Maza satiksme	Lumens · Liela satiksme	LED jauda (atsauce)
3 m	Pagalmi, dārza celiņi, veloceliņi	1500–3000 lm	-	15–30 W
4 m	Dārza celiņi, nelielas autostāvvietas	1500–3500 lm	2500–3500 lm	20–35 W
5 m	Vietējie dzīvojamie ceļi	2000–3500 lm	3500–5000 lm	30–50 W
6 m	Dzīvojamās teritorijas, kolektoru ceļi	3000–5000 lm	5000–7000 lm	50–70 W
7 m	Kopienas izplatītāju ceļi	4000–6500 lm	6500–9000 lm	60–90 W
8 m	Kolektoru ceļi, tirdzniecības ielas	5000–8000 lm	8000–11 000 lm	80–110 W
9 m	Maģistrālie ceļi	9000–13000 lm	13 000–18 000 lm	100–150 W
10 m	Materiāli, lieli krustojumi	10 000–15 000 lm	15 000–20 000 lm	120–160 W
12 m	Ātrgaitas ceļi, paaugstināti ceļi	16 000–24 000 lm	24 000–40 000 lm	160–250 W
15 m	Šosejas, augsta{0}}masta apgaismojums	25 000–35 000 lm	35 000–60 000 lm	250–400 W

"Zema satiksme" attiecas uz dzīvojamo māju un izplatītāju scenārijiem; "intensīva satiksme" attiecas uz maģistrālēm un ātrgaitas maģistrālēm. Vienādā staba augstumā,platāks attālums starp stabiem un platāks ceļa segums prasa vairāk lūmenu.Jaudas skaitļos tiek pieņemts, ka tipiska LED efektivitāte ir aptuveni 140–160 lm/W, un tie ir tikai -no -lieluma atsauces.

03 Papildu matemātika saules enerģijai: ārpus lūmeniem, pārbaudiet trīs lietas

Gaismu nosaka lūmeni, bet saules ielu apgaismojums ir pilnīga "ģenerēt{0}}veikala-gaismas" sistēma. No Suntisolar inženierzinātņu pieredzes ar visu-vienā-saules ielu apgaismojumu, trīs lietas nosaka, vai projekts tiks turpināts:

PV paaudze. More lumens and longer operation mean higher daily energy use, which needs a larger monocrystalline panel. Suntisolar uses grade-A monocrystalline modules with >16% reklāmguvumu efektivitāte, kā arī laika-segmenta aptumšošana, lai optimizētu sistēmas izmaksas.

Akumulatora ietilpība.LiFePO₄ (litija dzelzs fosfāta) akumulators nodrošina ilgu cikla darbmūžu, augstu{0}}temperatūras toleranci un labāku drošību. Jauda ir paredzēta3-5 autonomijas dienassecīgās mākoņainās/lietainās dienās, lai slapjā sezonā ceļš nekļūst tumšs.

Struktūra un aizsardzība.IP66 hidroizolācija, taifūnu-noturīga konstrukcija (iztur aptuveni 12. vēja līmeni) un alumīnija alumīnija korpuss nodrošina gaismas uzticamību gadiem ilgi tuksnesī, piekrastē un vējainos reģionos.

Īsumā:diagramma nosaka, cik spilgta ir gaisma; PV un akumulators izlemj, vai tas paliek ieslēgts.

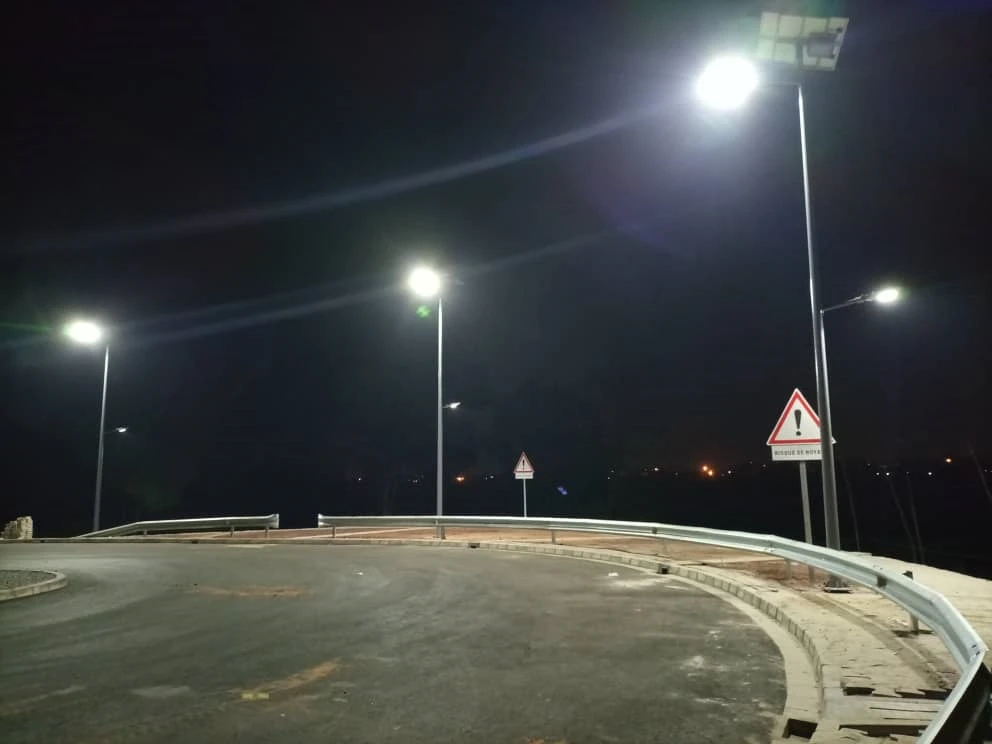

Solar street lights installed on a curved roadway at night

04 Ceļu klases Nosakiet mērķi

Diagramma ir tikai sākuma punkts; īstais dizaina noteikums ir apgaismojuma klase. EN 13201 ceļu apgaismojumu sagrupē trīs scenārijos:

Mehānisko transportlīdzekļu joslas M1–M6Pamatojoties uz - spilgtumu-; M1 vidēji ir 2,0 cd/m², M6 tikai 0,30 cd/m².
Konfliktu un krustojumu zonas C0–C5Pamatojoties uz - apgaismojumu-; C0 ir jāuztur vismaz 50 luksi, C5 tikai 7,5 luksi.
Gājēju celiņi un veloceliņi P1–P6- vidējais apgaismojums no 15 luksiem (P1) līdz 2,0 luksiem (P6), aptverot arī minimālo vertikālo apgaismojumu un sejas atpazīšanu.

Parasti seko projekti ĶīnāCJJ 45unGB/T 31832. Jo augstāka ir klase, jo stingrāki ir vidējā spilgtuma, vienmērīguma un atspīdumu ierobežojumi - un jo augstāki ir nepieciešamie lūmeni.

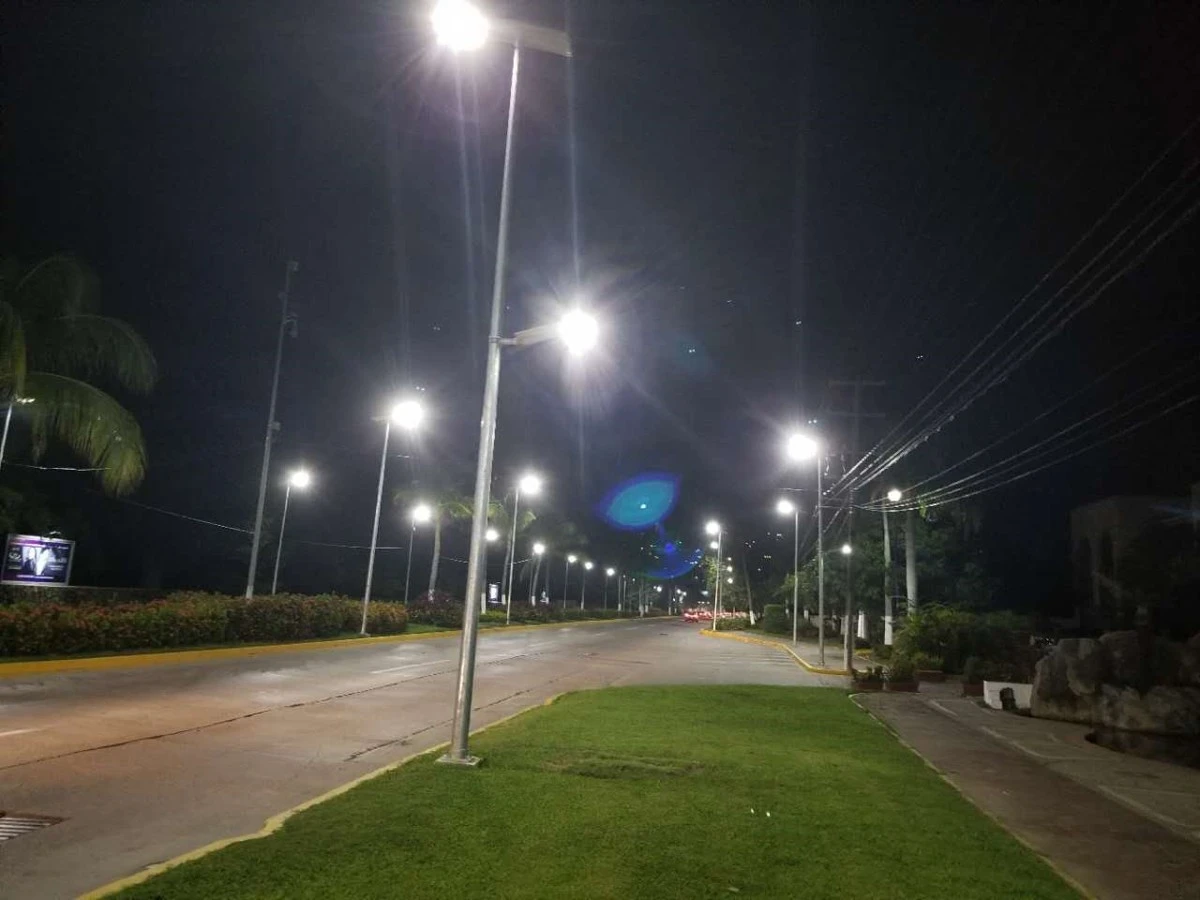

Solar street light installation for road lighting project

05 Saules ielu apgaismojuma pārbaude ar DIALux

Diagramma sniedz aplēses; atbilstošai piegādei ir nepieciešama simulācija. DIALux evo piedāvā īpašu ceļu{1}}apgaismojuma darbplūsmu:

Iestatiet apgaismojuma klasi (piemēram, M4 kolektors vai C2 krustojums) un ceļa šķērsgriezumu-.
Importējiet gaismekļa IES fotometrisko failu - gaismas sadalījumu, krāsu temperatūru un efektivitāti.
Sakārtojiet stabus: montāžas augstums 6–15 m, atstatums parasti ir mazāks vai vienāds ar 3 × staba augstumu, pievelk par 20–30% līkumos.
Pārbaudiet un pārbaudiet: vidējo spilgtumu, kopējo vienmērīgumu Uo, garenisko vienmērību Ul un sliekšņa pieaugumu TI.
Pielāgojiet atstarpi, augstumu, slīpumu un sadalījumu, pēc tam izvadiet atbilstošu pārskatu un izkārtojumu.

Izslēgtām{0}}režģa saules spuldzēm pēc simulācijas pievienojiet vēl vienu darbību:back-aprēķiniet paneļa jaudu un akumulatora jaudu no vietējās maksimālās saules stundas, pēc tam pārbaudiet autonomiju.Suntisolar plūsma ir "simulācija iestata gaismekli, saules gaisma nosaka strāvas avotu" - abi tiek piegādāti kopā, tāpēc jūs nekad nesaņemat "mērķa apgaismojumu, bet gaisma nevar izturēt lietus sezonu".

LED solar street lights illuminating an urban road at night

06 Atlases kļūmes un inženiertehniskie padomi

1. slazds: "Apakšējā stabā var izmantot mazāku gaismu."Nepareizs - 4 m stabs, kas noslogots ar 100 W gaismu, izraisa atspīdumu un neatbilst klasei.
2. slazds: "Tikai vatiem ir nozīme."Ar LED efektivitāti 140–160 lm/W viena un tā pati jauda var atšķirties par aptuveni 20% lūmenos; izvēlēties pēc lūmeniem.
1. padoms:Aizveriet cilpu četrās darbībās - ceļa klase iestata mērķi → pola augstums iestata lūmena līmeni → DIALux simulācija → saules starojums-balstīts PV un akumulatora izmēram.
2. padoms:Līgumā iekļaujiet autonomijas dienas. Suntisolar atbalsta valdības projektus ar a6 gadu garantijaun pārbaudāms konfigurācijas kontrolsaraksts.
3. padoms:Izvēlieties krāsu temperatūru (3000K / 4000K / 6500K) apzināti; karstos-mitrumos, piekrastes vai vējainos reģionos dodiet priekšroku IP66 un taifūnu{5}}izturīgai konstrukcijai.

Ielu{0}}apgaismojuma dizainā nav nekādu "minējumu". Saules ielu apgaismojumam pareizā secība ir šāda:ceļa klase nosaka mērķi → staba augstums nosaka lūmena līmeni → DIALux simulācija iestata gaismekli → vietējā saule nosaka PV un akumulatoru.Uzņēmums Suntisolar pārvērš šo ķēdi par valsts-piegādes standarta - energoefektīvu, saderīgu un viegli nododamu.

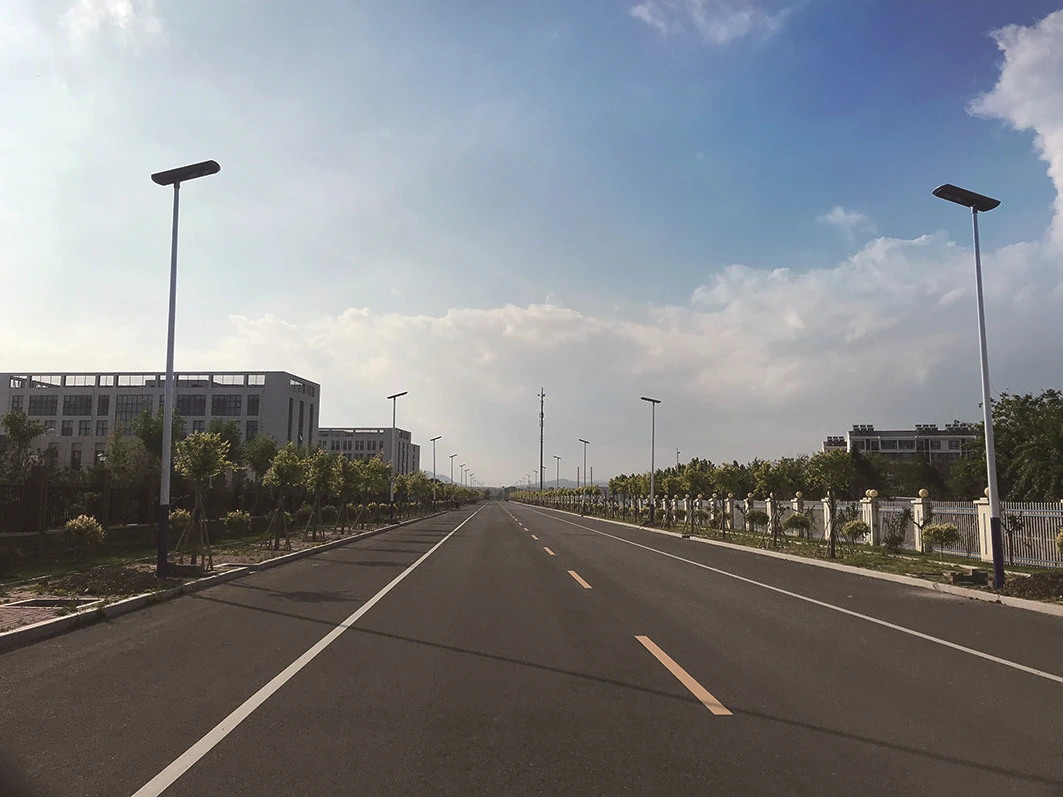

Solar street lights installed along an urban roadway
